我正在学习编译51个单片机。
这是共阴极数码管的段代码。
数字管显示原理最常用的是7段和8段LED数字管。具有8个段的段的小数点大于7个段，其余基本相同。
所谓的8段，就是在索引码管中有8个小的LED发光二极管，当控制不同的LED的发光时，它们会显示不同的字形。
数字管可分为两种：共阴和共阳。实际上，公共阴极将八个LED的阴极连接在一起并将它们接地，从而可以使LED的另一端发光。
公共阳极连接八个LED阳极。

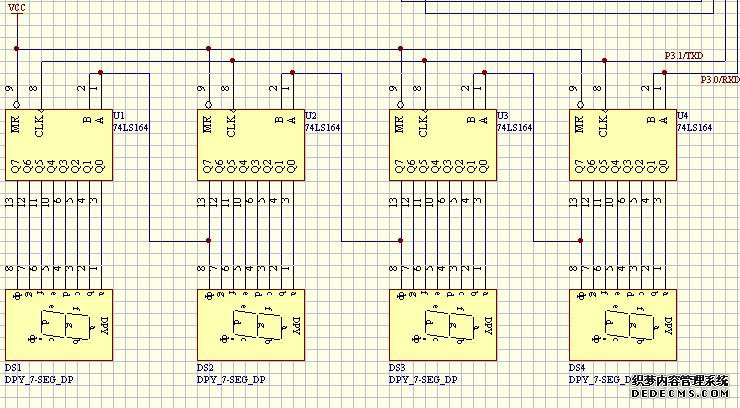

原理图如下。
引脚图的两个COM端连接在一起，这是公共端。公共数字管必须接地，并且公共数字管将其连接到5伏正电源。
8段数码管被称为位，并且多个数码管并置，并且多个数码管及其段选择线（即a，b，c，d，e，f，g，dp）链接在一起每个公共端称为位选择线。
当显示时，从段选择线发送字符代码，数字管点亮以指示选择了哪个位线。
数字管的8个段对应于1个字节的8位，a对应于最低有效位，而dp对应于最高有效位。
因此，在数字电子管上显示数字0时，典型的数字电子管字符代码为00111111或0x3f。典型的数字电子管字符代码为11000000或0xc0。
您可以看到两个编码的对立面是相反的。
如下图所示。
假设Yang是常见的Yang和常见的阴影代码：ucharcodetable[]={0xc0.0xf9.0xa4.0xb0.0x99.0x92.0x82.0xf8.0x80.0x90.0x88.0x83.0xc6.0xa1.0x86.0x8e}; Ucharcodetable[]={0x3f，0x06.0x5b，0x4f，0x66.0x6d，0x7d，0x07.0x7f，0x6f，0x77.0x7c，0x39.0x5e，0x79.0x71}; // dp，g，f，e，d，C，b，a // 00111111。
尹0 // 11000000。
Yang 0（彼此面对）的具体原理可能是数字电子技术，并且对教科书进行了详细分析。
