叶轮对收集罩优化和抽气罩性能的影响
安静的
[概述]：通风风扇越来越被人们视为厨具。
目前，大多数铃铛的进口速度不均匀，流量损失很大，引擎罩周围的烟气逸出，无法达到预期的吸烟效果。

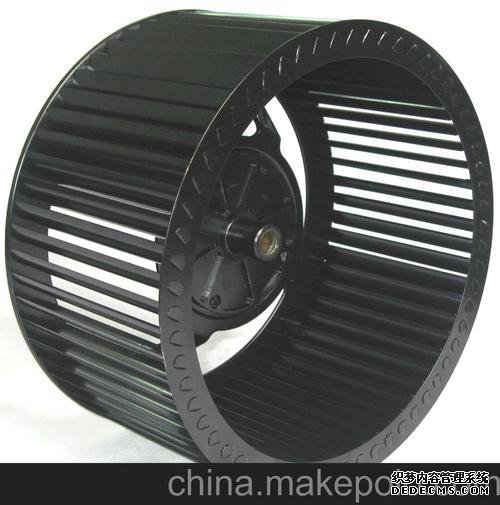

叶轮是发动机盖的中心组件，更改叶轮的结构参数对发动机盖的整体性能有重大影响。
这个主题来自一个校企合作项目。优化的目标是最大气流为16 m3 / min或更高。本文档的主要工作是基于现有的排烟罩，排烟罩的均匀进口率以及满足设计要求的小流量损失。空气量用作目标。贝尔优化。
已经针对贝尔排水板设计了各种优化方案。模拟并比较了每种方案的流速和压力损失。分析了贝尔的内部流动条件，并设计了贝尔以达到设计目标。
采用正交试验方法，优化了双吸叶轮的结构参数对风量和罩效率的影响，得出了满足设计要求的叶轮最佳组合方案。观察并比较了效率影响的单因素曲线。在叶轮的不同结构参数下，观察并比较了叶轮周围的流场。我们发现，由于风量减少，前叶轮盘附近出现了涡流。结合叶轮结构参数对钟形流的影响获得叶轮。结构参数影响钟形气流的原因。
本文档中获得的通风罩通风罩的风量达到设计要求，与原型机相比，通风罩中的压力损失降低了18％。
8％，摄入量相对均匀。
经过双重优化，吸油烟机的风量比双吸叶轮的风量大。
4％
可以看出，抽油烟机中的空气量几乎与叶轮的宽度和叶轮入口的安装角度成线性关系。空气量和中央叶轮位置之间的关系很复杂。
研究过程中获得的结果可为抽油烟机和抽油烟机叶轮的进一步开发和设计提供理论研究和数据支持。
[学位授予单位]：中国科学技术大学[等级等级]：硕士学位[授予等级]：2016[分类号]：TM925。
57
